Preview Overclocking Core i7-3930K dengan Motherboard Gigabyte X79-UD7

Gigabyte X79-UD7, itulah nama yang diberikan GIGABYTE kepada produk flagship mereka di chipset X79. Dengan menyandang spesifikasi tinggi serta fitur overclocking yang melimpah, motherboard ini siap bersaing dengan motherboard X79 high-end lainnya. Bagi pembaca setia JagatReview, Anda mungkin masih ingat bahwa model motherboard Gigabyte X79-UD7 adalah salah satu model motherboard yang dicoba salah satu anggota Team JagatOC pada event Gigabyte X79 Plug-Fest 2011 di Malaysia beberapa bulan lalu, Anda bisa membaca liputan event tersebut di sini dan di sini.
Sekarang, dengan versi BIOS yang relatif sudah ‘matang’, motherboard ini akan diuji kembali oleh Jagat Review OC Team, mari simak pengujiannya!

X79-UD7, Disiapkan untuk Overclocking?

Menjadi motherboard yang menyandang gelar ‘flagship’ memang tidak mudah, motherboard tersebut harus bisa memenuhi kebutuhan para power user/enthusiast user yang ‘tidak biasa’. Misalnya saja kaum overclocker yang gemar untuk ‘memaksa’ hardware untuk berjalan jauh di atas spesifikasi pabrikannya. Tapi sejak pertama kali kami menjumpai motherboard ini di event Gigabyte X79 Plug-Fest 2011 yang lalu, kami bisa menebak bahwa X79-UD7 memang disiapkan untuk dioverclock, mengingat banyaknya fitur overclocking yang disematkan kepadanya, seperi yang terlihat di bawah ini:

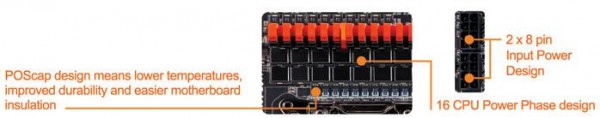

OC-VRM

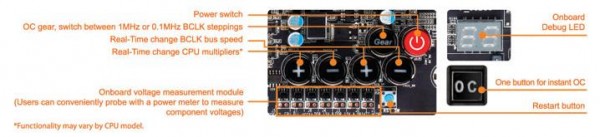

OC-Touch

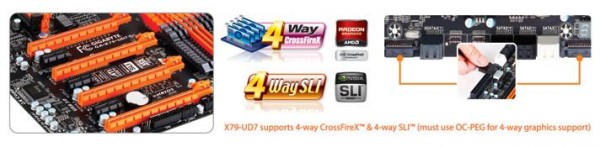

OC-PEG

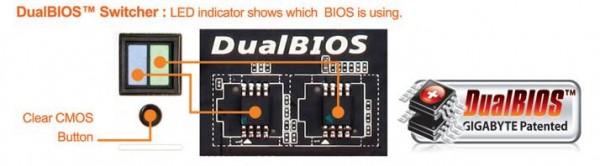

OC-DualBIOS

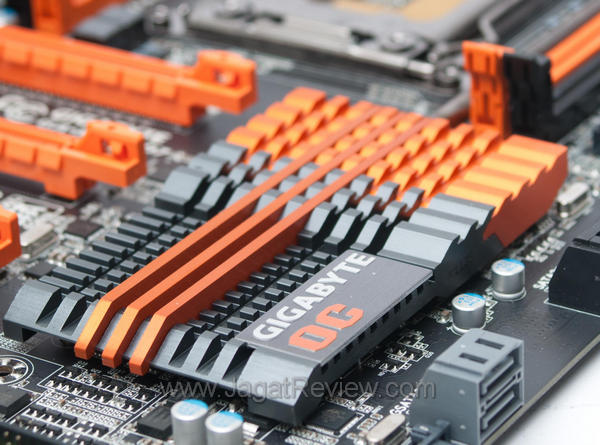

Banyaknya fitur overclocking serta dominasi warna jingga pada Gigabyte X79-UD7 juga mengingatkan kami akan salah satu model motherboard Gigabyte yang terdahulu, yakni Gigabyte X58A-OC, yang dibuat khusus untuk overclockers. Untuk menggambarkan kemampuan X58A-OC, salah satu rekan kami pernah menjalankan Core i7-980X ‘Gulftown’ pada kecepatan lebih dari 6 Ghz pada mobo X58A-OC! Kami sangat berharap Gigabyte X79-UD7 bisa memberi hasil yang lebih baik dari pendahulunya, dalam hal overclocking.

Tema uji Singkat kali ini : 4-way SLI !

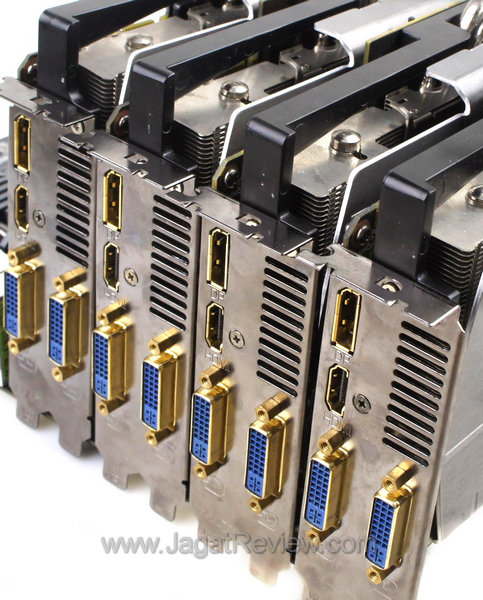

4 x GTX 580, Yay!

Prosesor Intel Sandy Bridge-E sangat menonjol performanya pada benchmark multithreaded seperti 3DMark Vantage dan 3DMark 11, dan kedua benchmark ini menyukai konfigurasi multi-GPU (SLI/CF). Kami masih ingat juga, karena keterbatasan hardware dan juga waktu saat event Gigabyte X79 Plug-Fest, kami batal menguji motherboard ini pada mode 4-way SLI, oleh karena itu pengujian singkat ini akan difokuskan kepada fitur 4-way SLI, yang hanya dimiliki beberapa model motherboard X79 tertentu.
Berikut ini spesifikasi sistem yang kami gunakan :

• CPU : Core i7-3930K , Retail Version C1 Stepping
• Motherboard : Gigabyte X79-UD7, BIOS F8 Official
• RAM : Team Xtreem LV 2133Mhz CL10, 4 x 4 GB (Total 16GB)
• VGA : 4 x MSI GTX580 Lightning
• Storage : Intel SSD X25-V 40GB
• PSU 1 : Corsair AX1200 (untuk CPU+ Motherboard, Fan , VGA1 dan VGA2)
• PSU 2 : Corsair HX1050 (VGA 3 dan VGA 4)
• CPU Cooling : Intel Liquid Cooling RTS2011LC + Noctua NF-F12
• OS : Windows 7 x64 SP1 Ultimate
• Benchmark : 3DMark Vantage dan 3DMark 11 (Semua preset)

Setting BIOS

Versi BIOS yang kami gunakan kali ini relatif lebih ‘matang’ (versi F8) dibanding dengan versi yang digunakan pada event Gigabyte X79 Plug-fest (versi F3m). Kami berharap bahwa Gigabyte memberikan banyak perbaikan di versi BIOS ini. Target CPU Clock untuk test kali ini cukup rendah, sekitar 4.5 – 4.6Ghz saja, karena kami hanya menggunakan solusi liquid cooling dari Intel. Untuk mencapai CPU Clock 4.5Ghz++ dan menjalankan RAM di 2133Mhz, setting BIOS-nya relatif mudah, kami hanya :
- Menyalakan XMP Profile dari RAM (2133Mhz CL 10-10-10-30 2T, Vdimm 1.5V),
- Mematikan berbagai Fitur Power Saving CPU dan Set CPU multiplier :  x 46,
- Setting CPU VCore ke 1.46V, CPU System Agent (IMC Voltage) ke 1.2V, CPU IO Voltage( VTT) ke 1.15V.
